2.选件扩展，精确定制
新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。
3.高速芯片，性能卓越
配备西门子专用高速处理器芯片，基本指令执行时间可达0.15 μs，在同级别小型PLC 中遥遥领先。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。
4.以太互联，经济便捷
CPU 模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序下载到PLC 中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其它CPU 模块、触摸屏、计算机进行通信，轻松组网。
5.三轴脉冲，运动自如
CPU 模块本体最多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速、定位等功能。
6.通用SD 卡，快速更新
本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新和PLC 固件升级，极大地方便了客户工程师对最终用户的服务支持，也省去了因PLC 固件升级返厂服务的不便。
7.软件友好，编程高效
在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。
8.完美整合，无缝集成
SIMATIC S7-200 SMART 可编程控制器，SIMATIC SMART LINE 触摸屏，SINAMICSV20 变频器和SINAMICS V90 伺服驱动系统完美整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求。

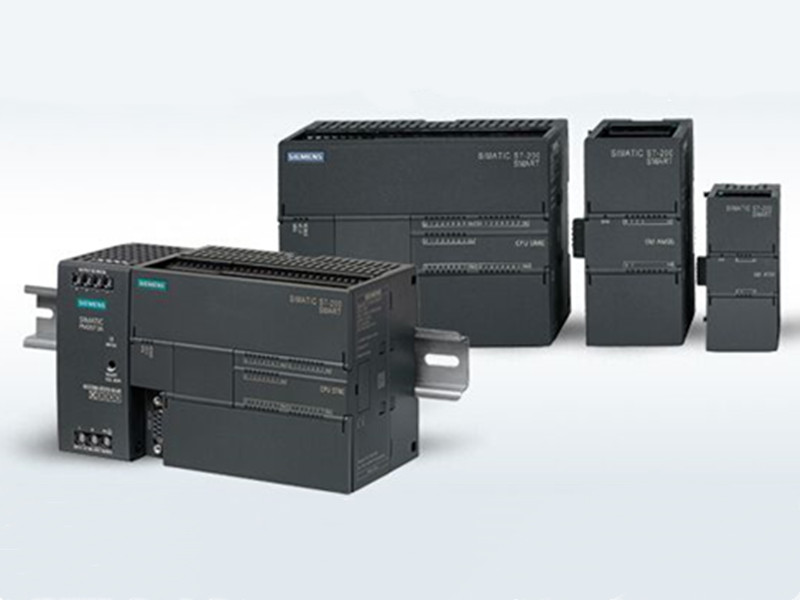

SIMATIC S7-200 SMART 是西门子公司经过大量市场调研，为中国客户量身定制的一款高性价比小型 PLC 产品。结合西门子 SINAMICS 驱动产品及 SIMATIC 人机界面产品，以 S7-200 SMART 为核心的小型自动化解决方案将为中国客户创造更多的价值。
SIMATIC S7-200SMART选型/订货号
| 中央处理单元 CPU | 订货号 | |
| CPU SR20 | 标准型CPU模块,继电器输出,220VAC供电,12输入/8输出 | 6ES7288-1SR20-0AA0 |
| CPU ST20 | 标准型CPU模块,晶体管输出,24VDC供电,12输入/8输出 | 6ES7288-1ST20-0AA0 |
| CPU SR30 | 标准型CPU模块,继电器输出,220VAC供电,18输入/12输出 | 6ES7288-1SR30-0AA0 |
| CPU ST30 | 标准型CPU模块,晶体管输出,24VDC供电,18输入/12输出 | 6ES7288-1ST30-0AA0 |
| CPU SR40 | 标准型CPU模块,继电器输出,220VAC供电,24输入/16输出 | 6ES7288-1SR40-0AA0 |
| CPU ST40 | 标准型CPU模块,晶体管输出,24VDC供电,24输入/16输出 | 6ES7288-1ST40-0AA0 |
| CPU SR60 | 标准型CPU模块,继电器输出,220VAC供电,36输入/24输出 | 6ES7288-1SR60-0AA0 |
| CPU ST60 | 标准型CPU模块,晶体管输出,24VDC供电,36输入/24输出 | 6ES7288-1ST60-0AA0 |
| CPU CR40 | 经济型CPU模块,继电器输出,220VAC供电,24输入/16输出 | 6ES7288-1CR40-0AA0 |
| CPU CR60 | 经济型CPU模块,继电器输出,220VAC供电,36输入/24输出 | 6ES7288-1CR60-0AA0 |
| 中央处理单元CPU | 订货号 | |
| CPU CR20s | 经济型CPU模块,继电器输出,220VAC供电,12输入/8输出 | 6ES7288-1CR20-0AA1 |
| CPU CR30s | 经济型CPU模块,继电器输出,220VAC供电,18输入/12输出 | 6ES7288-1CR30-0AA1 |
| CPU CR40s | 经济型CPU模块,继电器输出,220VAC供电,24输入/16输出 | 6ES7288-1CR40-0AA1 |
| CPU CR60s | 经济型CPU模块,继电器输出,220VAC供电,36输入/24输出 | 6ES7288-1CR60-0AA1 |
| 扩展模块 EM | 订货号 | |
| EM DE08 | 数字量输入模块,8x24VDC输入 | 6ES7288-2DE08-0AA0 |
| EM DE16 | 数字量输入模块,16x24VDC输入 | 6ES7288-2DE16-0AA0 |
| EM DR08 | 数字量输出模块,8x继电器输出 | 6ES7288-2DR08-0AA0 |
| EM QR16 | 数字量输出模块,16x继电器输出 | 6ES7288-2QR16-0AA0 |
| EM DT08 | 数字量输出模块,8x24VDC输出 | 6ES7288-2DT08-0AA0 |
| EM QT16 | 数字量输出模块,16x24VDC输出 | 6ES7288-2QT16-0AA0 |
| EM DR16 | 数字量输入/输出模块,8x24VDC输入/8x继电器输出 | 6ES7288-2DR16-0AA0 |
| EM DT16 | 数字量输入/输出模块,8x24VDC输入/8x24VDC输出 | 6ES7288-2DT16-0AA0 |
| EM DR32 | 数字量输入/输出模块,16×24VDC输入/16x继电器输出 | 6ES7288-2DR32-0AA0 |
| EM DT32 | 数字量输入/输出模块,16x24VDC输入/16x24VDC输出 | 6ES7288-2DT32-0AA0 |
| EM AE04 | 模拟量输入模块,4输入 | 6ES7288-3AE04-0AA0 |
| EM AE08 | 模拟量输入模块,8输入 | 6ES7288-3AE08-0AA0 |
| EM AQ02 | 模拟量输出模块,2输出 | 6ES7288-3AQ02-0AA0 |
| EM AQ04 | 模拟量输出模块,4输出 | 6ES7288-3AQ04-0AA0 |
| EM AM03 | 模拟量输入/输出模块,2输入/1输出 | 6ES7288-3AM03-0AA0 |
| EM AM06 | 模拟量输入/输出模块,4输入/2输出 | 6ES7288-3AM06-0AA0 |
| EM AR02 | 热电阻输入模块,2通道 | 6ES7288-3AR02-0AA0 |
| EM AR04 | 热电阻输入模块,4通道 | 6ES7288-3AR04-0AA0 |
| EM AT04 | 热电偶输入模块,4通道 | 6ES7288-3AT04-0AA0 |
| EM DP01 | Profibus-DP从站扩展模块 | 6ES7288-7DP01-0AA0 |
| 信号板 SB | 订货号 | |
| SB CM01 | 通信信号板,RS485/RS232 | 6ES7288-5CM01-0AA0 |
| SB DT04 | 数字量扩展信号板,2x24VDC输入/2x24VDC输出 | 6ES7288-5DT04-0AA0 |
| SB AE01 | 模拟量扩展信号板,1路模拟量输入 | 6ES7288-5AE01-0AA0 |
| SB AQ01 | 模拟量扩展信号板,1路模拟量输出 | 6ES7288-5AQ01-0AA0 |
| SB BA01 | 电池信号板,支持普通纽扣电池 | 6ES7288-5BA01-0AA0 |
| 电源模块 PM | 订货号 | |
| PM 207电源 | S7-200SMART配套电源，24VDC/3A | 6ES7288-0CD10-0AA0 |
| PM 207电源 | S7-200SMART配套电源，24VDC/5A | 6ES7288-0ED10-0AA0 |
| PM 207电源 | S7-200SMART配套电源，24VDC/10A | 6ES7288-0KD10-0AA0 |
| 附件 | 订货号 | |
| 扩展电缆 | I/O扩展电缆,长度1 | 6ES7288-6EC01-0AA0 |
| CSM1277 | 以太网交换机，4 端口 | 6GK7 277-1AA00-0AA0 |
| SCALANCE XB005 | 以太网交换机，5端口 | 6GK5 005-0BA00-1AB2 |
| USB/PPI 电缆 | S7-200 SMART 经济型CPU 编程电缆，USB接口 | 6ES7 901-3DB30-0XA0 |
| HMI 面板 | 订货号 | |
| SMART 700 IE V3 | 新一代SMARTLINE触摸屏,7寸,64K色,集成以太网口 | 6AV6648-0CC11-3AX0 |
| SMART 1000 IE V3 | 新一代SMARTLINE触摸屏，10.2寸，64K色，集成以太网口 | 6AV6648-0CE11-3AX0 |
| TD400C | 蓝色背光LCD，4行文本显示器，可自定义前面板 | 6AV6 640-0AA00-0AX0 |
